Solid carbide milling / PKD milling Tel. +41 44 736 63 63 • Fax +41 44 736 63 00 • sales@brw.ch

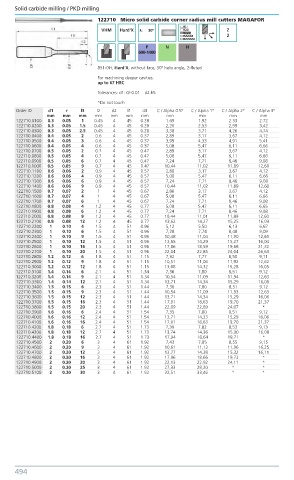

122710 Micro solid carbide corner radius mill cutters MAGAFOR

VHM Hard'X λ: 30º Z
2
P N H
600-1400

851-DH, Hard‘X, without face, 30° helix angle, 2-fluted
For machining deeper cavities.
up to 67 HRC
Tolerances: d1: 0/-0.01 d2:h5
*Do not touch
Order ID d1 r l3 l2 d2 l1 d3 C / Alpha 0.5° C / Alpha 1° C / Alpha 2° C / Alpha 3°
mm mm mm mm mm mm mm mm mm mm mm
122710.0100 0.3 0.05 1 0.45 4 45 0.28 1.69 1.92 2.33 2.72
122710.0200 0.3 0.05 1.5 0.45 4 45 0.28 2,26 2,53 2,99 3,42
122710.0300 0.3 0.05 2.5 0.45 4 45 0.28 3,38 3,71 4,26 4,74
122710.0400 0.4 0.05 2 0.6 4 45 0.37 2,89 3,17 3,67 4,12
122710.0500 0.4 0.05 3 0.6 4 45 0.37 3,99 4,33 4,91 5,41
122710.0600 0.4 0.05 4 0.6 4 45 0.37 5,08 5,47 6,11 6,66
122710.0700 0.5 0.05 2 0.7 4 45 0.47 2,89 3,17 3,67 4,12
122710.0800 0.5 0.05 4 0.7 4 45 0.47 5,08 5,47 6,11 6,66
122710.0900 0.5 0.05 6 0.7 4 45 0.47 7,24 7,71 8,46 9,08
122710.1000 0.5 0.05 9 0.7 4 45 0.47 10,44 11,02 11,89 12,60
122710.1100 0.6 0.06 2 0.9 4 45 0.57 2,88 3,17 3,67 4,12
122710.1200 0.6 0.06 4 0.9 4 45 0.57 5,08 5,47 6,11 6,66
122710.1300 0.6 0.06 6 0.9 4 45 0.57 7,24 7,71 8,46 9,08
122710.1400 0.6 0.06 9 0.9 4 45 0.57 10,44 11,02 11,89 12,60
122710.1500 0.7 0.07 2 1 4 45 0.67 2,88 3,17 3,67 4,12
122710.1600 0.7 0.07 4 1 4 45 0.67 5,08 5,47 6,11 6,66
122710.1700 0.7 0.07 6 1 4 45 0.67 7,24 7,71 8,46 9,08
122710.1800 0.8 0.08 4 1.2 4 45 0.77 5,08 5,47 6,11 6,65
122710.1900 0.8 0.08 6 1.2 4 45 0.77 7,24 7,71 8,46 9,08
122710.2000 0.8 0.08 9 1.2 4 45 0.77 10,44 11,01 11,89 12,60
122710.2100 0.8 0.08 12 1.2 4 45 0.77 13,62 14,27 15,25 16,03
122710.2200 1 0.10 4 1.5 4 51 0.96 5,12 5,50 6,13 6,67
122710.2300 1 0.10 6 1.5 4 51 0.96 7,28 7,74 8,48 9,09
122710.2400 1 0.10 9 1.5 4 51 0.96 10,48 11,04 11,90 12,61
122710.2500 1 0.10 12 1.5 4 51 0.96 13,65 14,29 15,27 16,04
122710.2600 1 0.10 16 1.5 4 51 0.96 17,86 18,59 19,68 21,32
122710.2700 1 0.10 20 1.5 4 51 0.96 22,04 22,85 24,04 26,63
122710.2800 1.2 0.12 6 1.8 4 51 1.15 7,32 7,77 8,50 9,11
122710.2900 1.2 0.12 9 1.8 4 51 1.15 10,51 11,06 11,92 12,62
122710.3000 1.2 0.12 12 1.8 4 51 1.15 13,68 14,32 15,28 16,05
122710.3100 1.4 0.14 6 2.1 4 51 1.34 7,36 7,80 8,51 9,12
122710.3200 1.4 0.14 9 2.1 4 51 1.34 10,54 11,09 11,94 12,63
122710.3300 1.4 0.14 12 2.1 4 51 1.34 13,71 14,34 15,29 16,06
122710.3400 1.5 0.15 6 2.3 4 51 1.44 7,36 7,80 8,51 9,12
122710.3500 1.5 0.15 9 2.3 4 51 1.44 10,54 11,09 11,93 12,63
122710.3600 1.5 0.15 12 2.3 4 51 1.44 13,71 14,34 15,29 16,06
122710.3700 1.5 0.15 16 2.3 4 51 1.44 17,91 18,63 19,70 21,37
122710.3800 1.5 0.15 20 2.3 4 51 1.44 22,09 22,89 24,07 *
122710.3900 1.6 0.16 6 2.4 4 51 1.54 7,35 7,80 8,51 9,12
122710.4000 1.6 0.16 12 2.4 4 51 1.54 13,71 14,33 15,29 16,06
122710.4100 1.6 0.16 16 2.4 4 51 1.54 17,91 18,63 19,70 21,37
122710.4200 1.8 0.18 6 2.7 4 51 1.73 7,39 7,82 8,53 9,13
122710.4300 1.8 0.18 12 2.7 4 51 1.73 13,74 14,36 15,30 16,08
122710.4400 1.8 0.18 16 2.7 4 51 1.73 17,94 18,64 19,71 *
122710.4500 2 0.20 6 3 4 61 1.92 7,43 7,85 8,55 9,15
122710.4600 2 0.20 9 3 4 61 1.92 10,61 11,13 11,96 16,25
122710.4700 2 0.20 12 3 4 61 1.92 13,77 14,38 15,32 16,11
122710.4800 2 0.20 16 3 4 61 1.92 17,96 18,66 19,73 *
122710.4900 2 0.20 20 3 4 61 1.92 22,13 22,92 24,11 *
122710.5000 2 0.20 25 3 4 61 1.92 27,33 28,20 * *
122710.5100 2 0.20 30 3 4 61 1.92 32,51 33,46 * *
