Solid carbide milling / PKD milling Tel. +41 44 736 63 63 • Fax +41 44 736 63 00 • sales@brw.ch

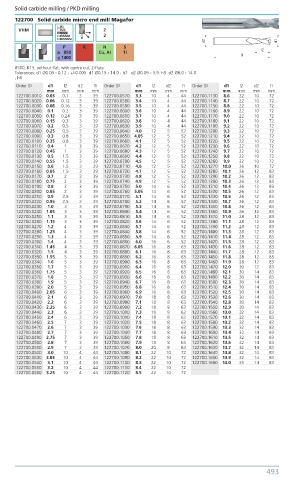

122700 Solid carbide micro end mill Magafor

VHM Z
2
P K N S
≥ 850 Cu, AI Ti
≤ 1400
8500, K15, without flat, with centre cut, 2-flute
Tolerances: d1 Ø0.05 - 0.12 : +/-0.005 d1 Ø0.15 - 14.0 : h7 d2 Ø0.05 - 5.9: h5 d2 Ø6.0 - 14.0
; h6
Order ID d1 l2 d2 l1 Order ID d1 l2 d2 l1 Order ID d1 l2 d2 l1
mm mm mm mm mm mm mm mm mm mm mm mm
122700.0010 0.05 0.1 3 39 122700.0570 3.3 10 4 44 122700.1130 8.6 22 10 72
122700.0020 0.06 0.12 3 39 122700.0580 3.4 10 4 44 122700.1140 8.7 22 10 72
122700.0030 0.08 0.16 3 39 122700.0590 3.5 10 4 44 122700.1150 8.8 22 10 72
122700.0040 0.1 0.2 3 39 122700.0600 3.6 10 4 44 122700.1160 8.9 22 10 72
122700.0050 0.12 0.24 3 39 122700.0610 3.7 10 4 44 122700.1170 9.0 22 10 72
122700.0060 0.15 0.3 3 39 122700.0620 3.8 10 4 44 122700.1180 9.1 22 10 72
122700.0070 0.2 0.5 3 39 122700.0630 3.9 10 4 44 122700.1190 9.2 22 10 72
122700.0080 0.25 0.5 3 39 122700.0640 4.0 12 5 52 122700.1200 9.3 22 10 72
122700.0090 0.3 0.8 3 39 122700.0650 4.05 12 5 52 122700.1210 9.4 22 10 72
122700.0100 0.35 0.8 3 39 122700.0660 4.1 12 5 52 122700.1220 9.5 22 10 72
122700.0110 0.4 1 3 39 122700.0670 4.2 12 5 52 122700.1230 9.6 22 10 72
122700.0120 0.45 1 3 39 122700.0680 4.3 12 5 52 122700.1240 9.7 22 10 72
122700.0130 0.5 1.5 3 39 122700.0690 4.4 12 5 52 122700.1250 9.8 22 10 72
122700.0140 0.55 1.5 3 39 122700.0700 4.5 12 5 52 122700.1260 9.9 22 10 72
122700.0150 0.6 1.5 3 39 122700.0710 4.6 12 5 52 122700.1270 10.0 26 10 72
122700.0160 0.65 1.5 3 39 122700.0720 4.7 12 5 52 122700.1280 10.1 26 12 83
122700.0170 0.7 2 3 39 122700.0730 4.8 12 5 52 122700.1290 10.2 26 12 83
122700.0180 0.75 2 3 39 122700.0740 4.9 12 5 52 122700.1300 10.3 26 12 83
122700.0190 0.8 2 3 39 122700.0750 5.0 14 6 52 122700.1310 10.4 26 12 83
122700.0200 0.85 2 3 39 122700.0760 5.05 14 6 52 122700.1320 10.5 26 12 83
122700.0210 0.9 2.5 3 39 122700.0770 5.1 14 6 52 122700.1330 10.6 26 12 83
122700.0220 0.95 2.5 3 39 122700.0780 5.2 14 6 52 122700.1340 10.7 26 12 83
122700.0230 1.0 3 3 39 122700.0790 5.3 14 6 52 122700.1350 10.8 26 12 83
122700.0240 1.05 3 3 39 122700.0800 5.4 14 6 52 122700.1360 10.9 26 12 83
122700.0250 1.1 3 3 39 122700.0810 5.5 14 6 52 122700.1370 11.0 28 12 83
122700.0260 1.15 3 3 39 122700.0820 5.6 14 6 52 122700.1380 11.1 28 12 83
122700.0270 1.2 4 3 39 122700.0830 5.7 14 6 52 122700.1390 11.2 28 12 83
122700.0280 1.25 4 3 39 122700.0840 5.8 14 6 52 122700.1400 11.3 28 12 83
122700.0290 1.3 4 3 39 122700.0850 5.9 14 6 52 122700.1410 11.4 28 12 83
122700.0300 1.4 4 3 39 122700.0860 6.0 16 6 52 122700.1420 11.5 28 12 83
122700.0310 1.45 4 3 39 122700.0870 6.05 16 8 63 122700.1430 11.6 28 12 83
122700.0320 1.5 4 3 39 122700.0880 6.1 16 8 63 122700.1440 11.7 28 12 83
122700.0330 1.55 5 3 39 122700.0890 6.2 16 8 63 122700.1450 11.8 28 12 83
122700.0340 1.6 5 3 39 122700.0900 6.3 16 8 63 122700.1460 11.9 28 12 83
122700.0350 1.7 5 3 39 122700.0910 6.4 16 8 63 122700.1470 12.0 30 12 83
122700.0360 1.75 5 3 39 122700.0920 6.5 16 8 63 122700.1480 12.1 30 14 83
122700.0370 1.8 5 3 39 122700.0930 6.6 16 8 63 122700.1490 12.2 30 14 83
122700.0380 1.9 5 3 39 122700.0940 6.7 16 8 63 122700.1500 12.3 30 14 83
122700.0390 2.0 5 3 39 122700.0950 6.8 16 8 63 122700.1510 12.4 30 14 83
122700.0400 2.05 6 3 39 122700.0960 6.9 16 8 63 122700.1520 12.5 30 14 83
122700.0410 2.1 6 3 39 122700.0970 7.0 18 8 63 122700.1530 12.6 30 14 83
122700.0420 2.2 6 3 39 122700.0980 7.1 18 8 63 122700.1540 12.8 30 14 83
122700.0430 2.25 6 3 39 122700.0990 7.2 18 8 63 122700.1550 12.9 30 14 83
122700.0440 2.3 6 3 39 122700.1000 7.3 18 8 63 122700.1560 13.0 32 14 83
122700.0450 2.4 6 3 39 122700.1010 7.4 18 8 63 122700.1570 13.1 32 14 83
122700.0460 2.5 7 3 39 122700.1020 7.5 18 8 63 122700.1580 13.2 32 14 83
122700.0470 2.6 7 3 39 122700.1030 7.6 18 8 63 122700.1590 13.3 32 14 83
122700.0480 2.7 7 3 39 122700.1040 7.7 18 8 63 122700.1600 13.4 32 14 83
122700.0490 2.75 7 3 39 122700.1050 7.8 18 8 63 122700.1610 13.5 32 14 83
122700.0500 2.8 7 3 39 122700.1060 7.9 18 8 63 122700.1620 13.6 32 14 83
122700.0510 2.9 7 3 39 122700.1070 8.0 20 8 63 122700.1630 13.7 32 14 83
122700.0520 3.0 10 4 44 122700.1080 8.1 22 10 72 122700.1640 13.8 32 14 83
122700.0530 3.05 10 4 44 122700.1090 8.2 22 10 72 122700.1650 13.9 32 14 83
122700.0540 3.1 10 4 44 122700.1100 8.3 22 10 72 122700.1660 14.0 35 14 83
122700.0550 3.2 10 4 44 122700.1110 8.4 22 10 72
122700.0560 3.25 10 4 44 122700.1120 8.5 22 10 72
