HSS Drilling Tel. +41 44 736 63 63 • Fax +41 44 736 63 00 • sales@brw.ch

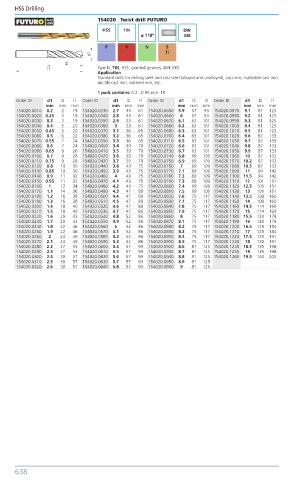

1 54020 Twist drill FUTURO

HSS TiN DIN
α: 118º 338
P K N S
Ti

Type N, TiN, HSS, grinded grooves, DIN 338.
Application
Standard drills for drilling steel and cast steel (alloyed and unalloyed), cast iron, malleable cast iron,
ductile cast iron, sintered iron, etc..
1 pack contains: 0.2...0.95 mm: 10
Order ID d1 l2 l1 Order ID d1 l2 l1 Order ID d1 l2 l1 Order ID d1 l2 l1
mm mm mm mm mm mm mm mm mm mm mm mm
154020.0010 0.2 2 19 154020.0330 2.7 33 61 154020.0650 5.9 57 93 154020.0970 9.1 81 125
154020.0020 0.25 3 19 154020.0340 2.8 33 61 154020.0660 6 57 93 154020.0980 9.2 81 125
154020.0030 0.3 3 19 154020.0350 2.9 33 61 154020.0670 6.1 63 101 154020.0990 9.3 81 125
154020.0040 0.4 5 20 154020.0360 3 33 61 154020.0680 6.2 63 101 154020.1000 9.4 81 125
154020.0050 0.45 5 20 154020.0370 3.1 36 65 154020.0690 6.3 63 101 154020.1010 9.5 81 125
154020.0060 0.5 6 22 154020.0380 3.2 36 65 154020.0700 6.4 63 101 154020.1020 9.6 87 133
154020.0070 0.55 7 24 154020.0390 3.3 36 65 154020.0710 6.5 63 101 154020.1030 9.7 87 133
154020.0080 0.6 7 24 154020.0400 3.4 39 70 154020.0720 6.6 63 101 154020.1040 9.8 87 133
154020.0090 0.65 8 26 154020.0410 3.5 39 70 154020.0730 6.7 63 101 154020.1050 9.9 87 133
154020.0100 0.7 9 28 154020.0420 3.6 39 70 154020.0740 6.8 69 109 154020.1060 10 87 133
154020.0110 0.75 9 28 154020.0430 3.7 39 70 154020.0750 6.9 69 109 154020.1070 10.2 87 133
154020.0120 0.8 10 30 154020.0440 3.8 43 75 154020.0760 7 69 109 154020.1080 10.5 87 133
154020.0130 0.85 10 30 154020.0450 3.9 43 75 154020.0770 7.1 69 109 154020.1090 11 94 142
154020.0140 0.9 11 32 154020.0460 4 43 75 154020.0780 7.2 69 109 154020.1100 11.5 94 142
154020.0150 0.95 11 32 154020.0470 4.1 43 75 154020.0790 7.3 69 109 154020.1110 12 101 151
154020.0160 1 12 34 154020.0480 4.2 43 75 154020.0800 7.4 69 109 154020.1120 12.5 101 151
154020.0170 1.1 14 36 154020.0490 4.3 47 80 154020.0810 7.5 69 109 154020.1130 13 101 151
154020.0180 1.2 16 38 154020.0500 4.4 47 80 154020.0820 7.6 75 117 154020.1140 13.5 108 160
154020.0190 1.3 16 38 154020.0510 4.5 47 80 154020.0830 7.7 75 117 154020.1150 14 108 160
154020.0200 1.4 18 40 154020.0520 4.6 47 80 154020.0840 7.8 75 117 154020.1160 14.5 114 169
154020.0210 1.5 18 40 154020.0530 4.7 47 80 154020.0850 7.9 75 117 154020.1170 15 114 169
154020.0220 1.6 20 43 154020.0540 4.8 52 86 154020.0860 8 75 117 154020.1180 15.5 120 178
154020.0230 1.7 20 43 154020.0550 4.9 52 86 154020.0870 8.1 75 117 154020.1190 16 120 178
154020.0240 1.8 22 46 154020.0560 5 52 86 154020.0880 8.2 75 117 154020.1200 16.5 125 184
154020.0250 1.9 22 46 154020.0570 5.1 52 86 154020.0890 8.3 75 117 154020.1210 17 125 184
154020.0260 2 24 49 154020.0580 5.2 52 86 154020.0900 8.4 75 117 154020.1220 17.5 130 191
154020.0270 2.1 24 49 154020.0590 5.3 52 86 154020.0910 8.5 75 117 154020.1230 18 130 191
154020.0280 2.2 27 53 154020.0600 5.4 57 93 154020.0920 8.6 81 125 154020.1240 18.5 135 198
154020.0290 2.3 27 53 154020.0610 5.5 57 93 154020.0930 8.7 81 125 154020.1250 19 135 198
154020.0300 2.4 30 57 154020.0620 5.6 57 93 154020.0940 8.8 81 125 154020.1260 19.5 140 205
154020.0310 2.5 30 57 154020.0630 5.7 57 93 154020.0950 8.9 81 125
154020.0320 2.6 30 57 154020.0640 5.8 57 93 154020.0960 9 81 125

638 Brütsch/Rüegger Tools Ltd. • Heinrich Stutz-Strasse 20 • P.O. Box • CH-8902 Urdorf • www.brw.ch
